Кабель контрольный КППГЭнг-FRHF 7*4

Для передачи информации об определенном объекте, доступ к которому затруднен, используется контрольный кабель. Существуют разные их виды, в зависимости от используемых материалов и назначения. Одним из видов является силовой кабель, применяемый для передачи электроэнергии на промышленных частотах (трехфазного тока).

Контрольный кабель марки КППГЭнг (А)-FRHF разработан для передачи электроэнергии и ее распределения в установках стационарного типа при напряжении переменного тока 660 В или 1000 В и частоте до 100 Гц или при напряжении 1000 В постоянного тока.

КППГЭнг (А)-FRHF отличается высокой огнестойкостью (о чем свидетельствует индекс FR маркировки), отсутствие галогенов в его оболочке предупреждает распространение горения (нг). Кроме того, индекс HF, присутствующий в маркировке свидетельствует о низкой дымообразующей способности и пониженном уровне выделения продуктов горения, опасных для здоровья человека. Высокие огнеупорные свойства позволяют КППГЭнг (А)-FRHF сохранять работоспособность в течение 3-х часов под непосредственным воздействием пламени.

Помимо этого, кабель КППГЭнг (А)-FRHF устойчив к плесенным грибам, что позволяет ему беспрепятственно работать в местах с повышенной влажностью.

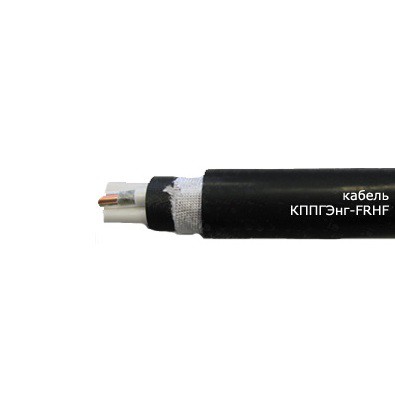

Конструкция кабеля марки КППГЭнг (А)-FRHF:

• В качестве токопроводящей жилы используется медный круглый проводник формы класса 1.
• Поверх жилы наносятся слюдосодержащие ленты, используемые с целью образования термического барьера.
• Изоляция проводника выполнена из полимерной безгалогенной композиции.
• Жилы скручены в сердечник (скрутка), на их изоляцию нанесена маркировка цифрового или цветового типа.
• Оболочка внутреннего назначения, заполняющая промежутки между жилами, выполнена также из полимерных материалов без содержания галогенов.
• Вторичный термический барьер создается обмоткой из стеклоленты или ленты с содержанием слюды.
• Фольга из меди или тонкая медная лента выполняет функцию экрана.
• Наружная оболочка, выполненная из полимерных материалов без содержания галогенов.

Применение кабеля КППГЭнг (А)-FRHF

Кабели могут применяться в общепромышленном комплексе или на атомных электростанциях вне гермозоны. Допускается использование КППГЭнг (А)-FRHF в зонах с повышенной взрывоопасностью (класс В-1а). Высокая огнестойкость способствует применение КППГЭнг (А)-FRHF в цепях электрического тока, где требуется продолжительное сохранение работоспособности при пожарах. Поэтому данные кабели широко используют в офисах с большим количеством компьютерной и прочей техники микропроцессорного типа, а также в кинотеатрах, учреждениях образования и медицины, торговых центрах и других общественных помещениях. В сооружениях метрополитена также могут применяться кабели КППГЭнг (А)-FRHF.

Они подключаются к электроприборам и аппаратам, а также к сборкам зажимов электрораспределяющих приборов посредством неподвижного соединения.

Чтобы обеспечить безопасную эксплуатацию изделия, следует исключить вероятность повреждения его оболочки механическим путем.

Технические характеристики КППГЭнг (А)-FRHF:

• Климатическое исполнение кабеля обеспечивает сохранность его эксплуатационных способностей при температурах в спектре от – 50 до + 50°С, а также при высокой относительной влажности воздуха (до 98% при t=35°С).
• Прокладка кабеля без предварительного нагревания возможна при температуре, превышающей - 15°С.
• Укладка КППГЭнг (А)-FRHF возможна с изгибом, радиус которого составляет 6 наружных его диаметров и более.
• Снижение светонепроницаемости, вследствие дымообразования в результате тления кабеля, не превышает 40%.
• Токопроводящие жилы КППГЭнг (А)-FRHF могут выдерживать температуру до 400°С, которая может возникнуть в результате короткого замыкания.
• Продолжительность эксплуатационного срока - не менее 30 лет, при выполнении условий хранения, транспортировки и использования.
